NSMB-Validierungsfälle

RAM-C II

Validierung des RAM-C-II-Flugfalls mit Fokus auf thermochemischem Nichtgleichgewicht und Elektronendichte beim Wiedereintritt.

Diagramm aus dem Originalbericht

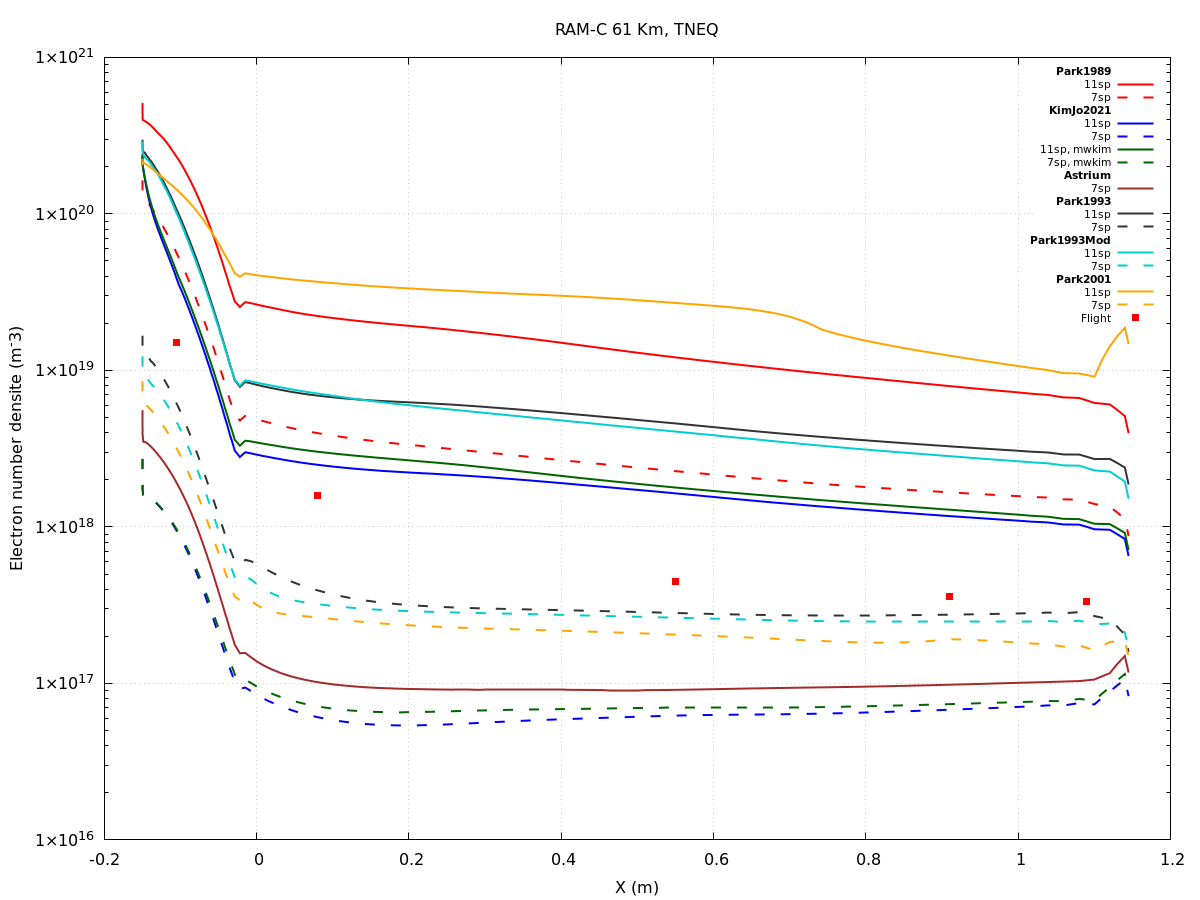

Elektronendichte bei 61 km

Originaler RAM-C-II-Vergleich bei 61 km mit Elektronendichte als Validierungsgröße für Kommunikationsausfälle.

Original RAM-C II report plot of electron number density at 61 kilometres comparing models, references and flight data

Originaldiagramm aus dem RAM-C-II-Bericht, TNEQ-Vergleich bei 61 km.

Physikalische Abbildungen

Strömungs-, Geometrie- und Experimentabbildungen aus dem Bericht.

Quell-PDF

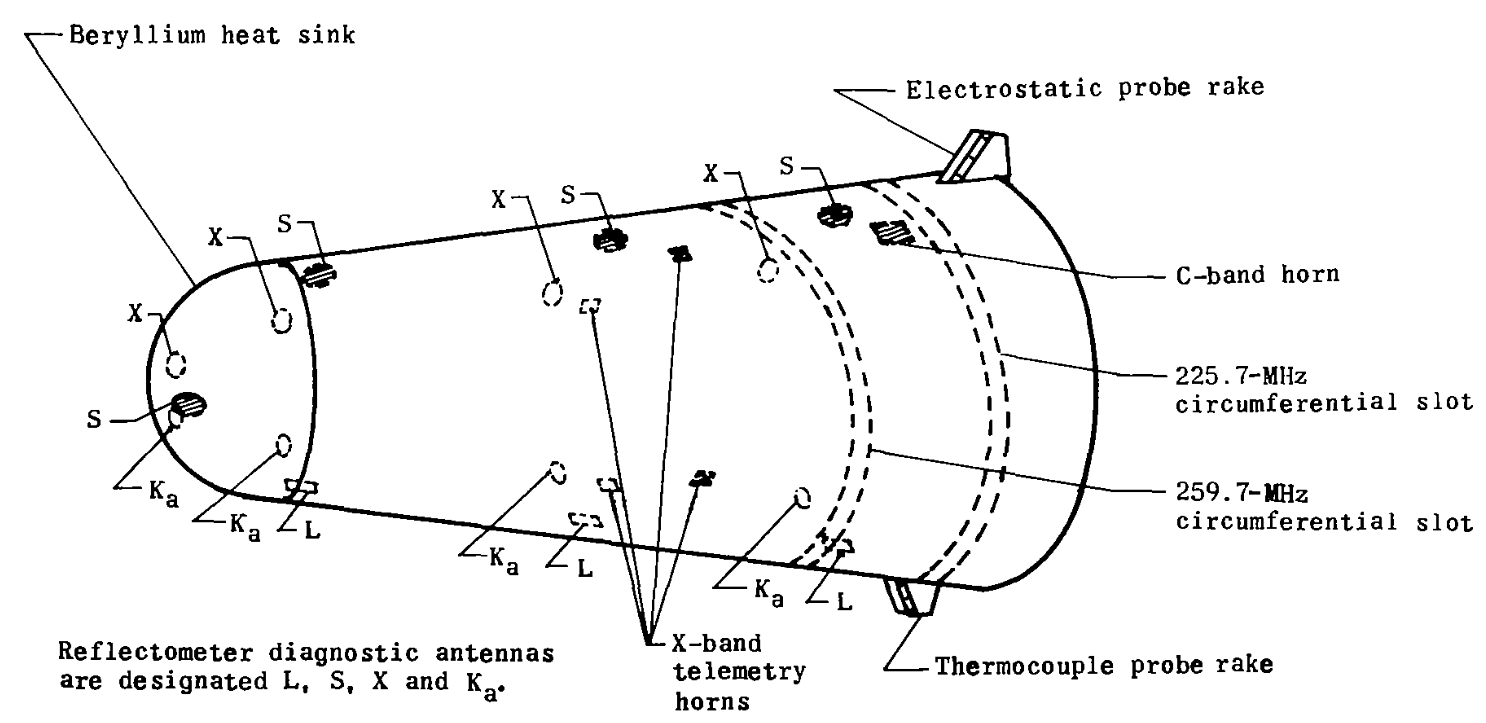

RAM-C II capsule instrument layout

Flight instrumentation

RAM-C II diagnostic layout with electrostatic probes, telemetry horns and thermocouple probe rakes.

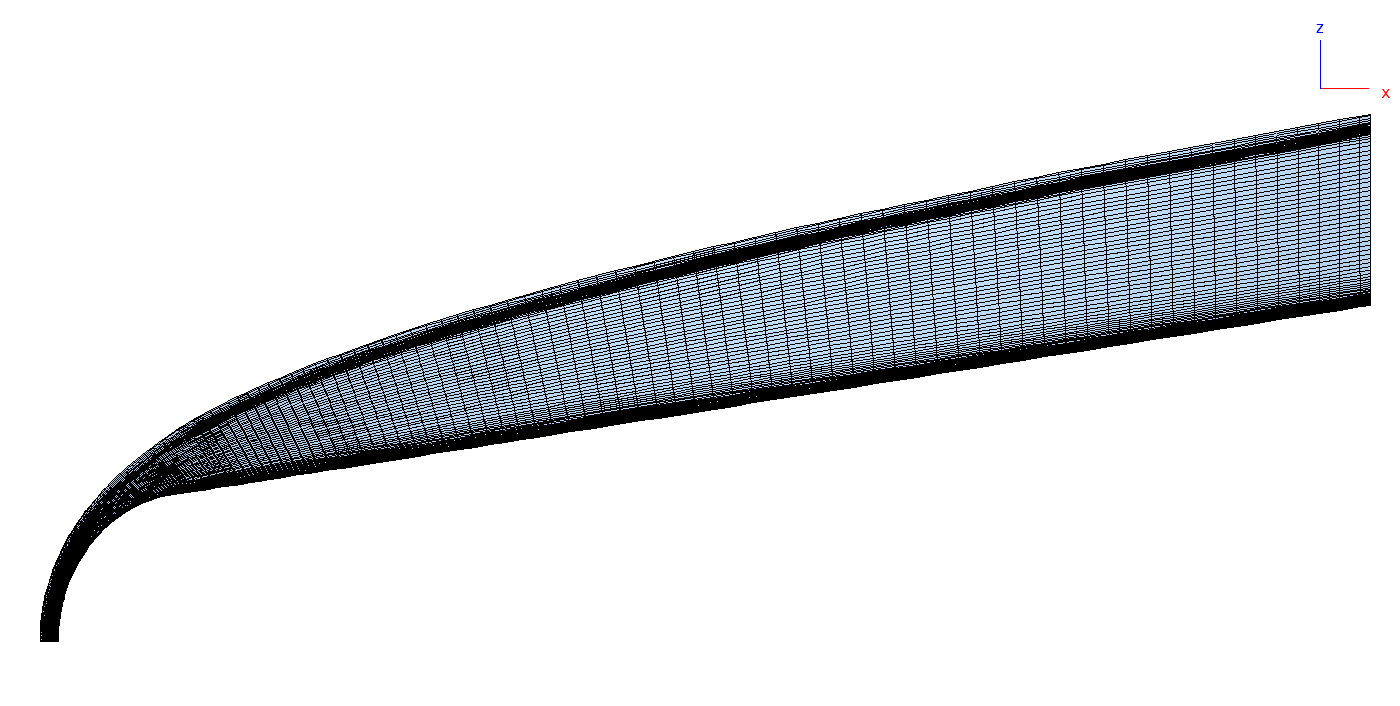

RAM-C II structured simulation mesh around the capsule

Structured mesh

Near-body structured mesh used to resolve the hypersonic shock layer around the capsule.

Fazit

Warum die Ergebnisse vergleichbar sind

Die Modelle reproduzieren die Struktur der Ionisationsschicht und die gemessene Dichteskala, ohne exakt übereinzustimmen. Thermochemisches Nichtgleichgewicht verbessert den Vergleich.
