Cas de validation de NSMB
BSUV-2
Validation du cas de vol BSUV-2 pour la non-équilibre thermochimique et le rayonnement lors d’une rentrée hypersonique.

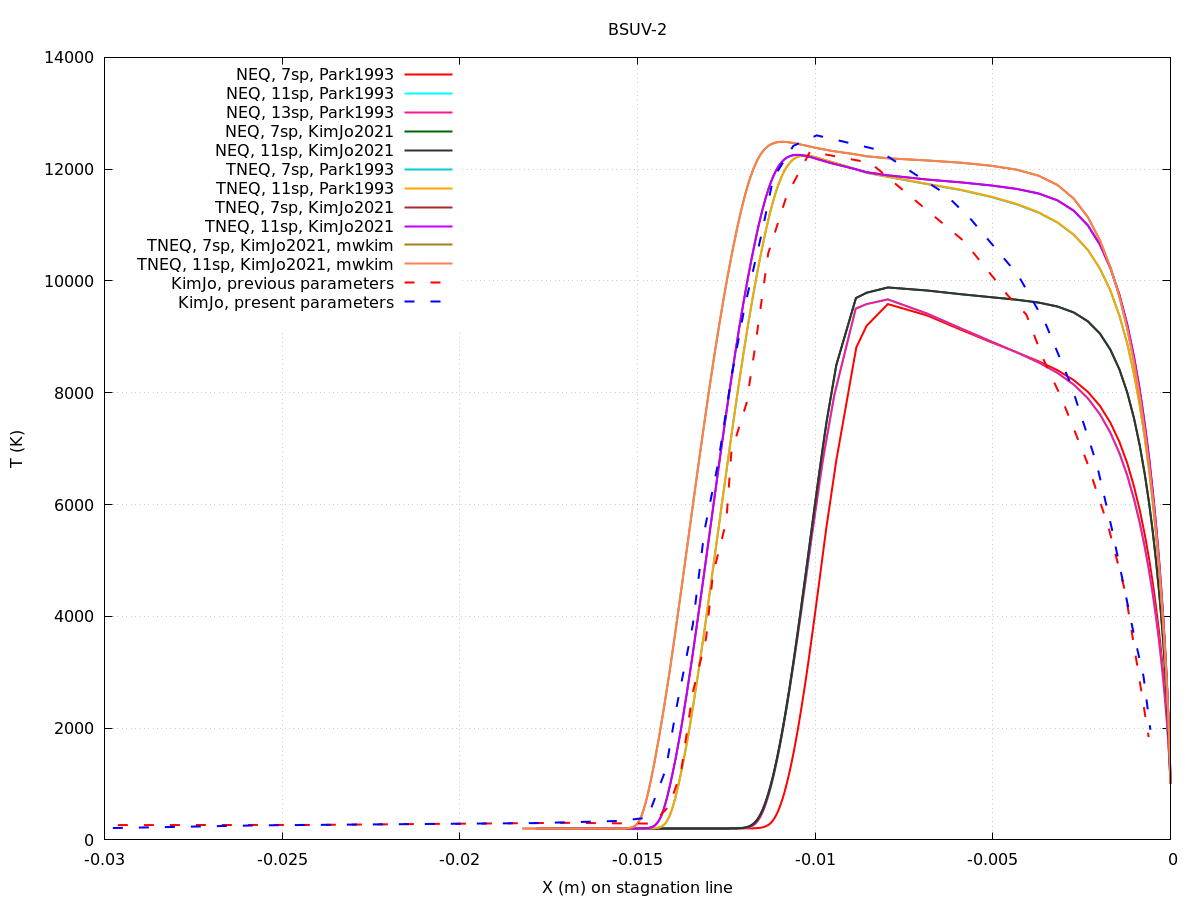

Graphique du rapport original
Température sur la ligne d’arrêt
Comparaison originale des modèles thermochimiques à la ligne d’arrêt de BSUV-2.
Graphique original du rapport BSUV-2, figures 13 et 17.
Figures physiques
Images d’écoulement, de géométrie et d’expérience issues du rapport.

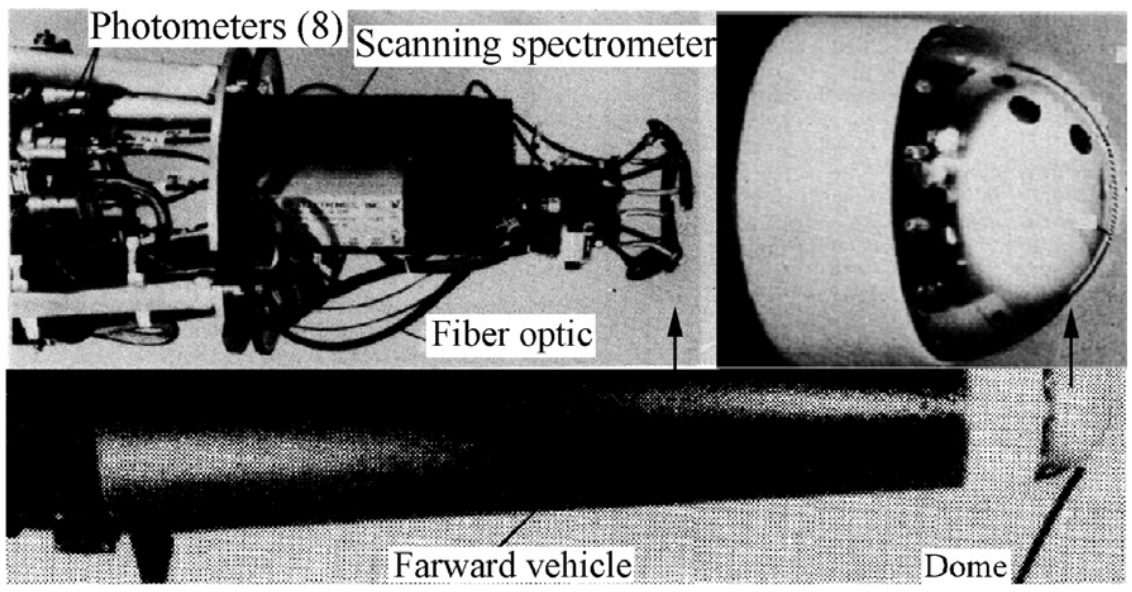

Flight experiment
Forward vehicle, photometers, scanning spectrometer and fiber-optic instrumentation.

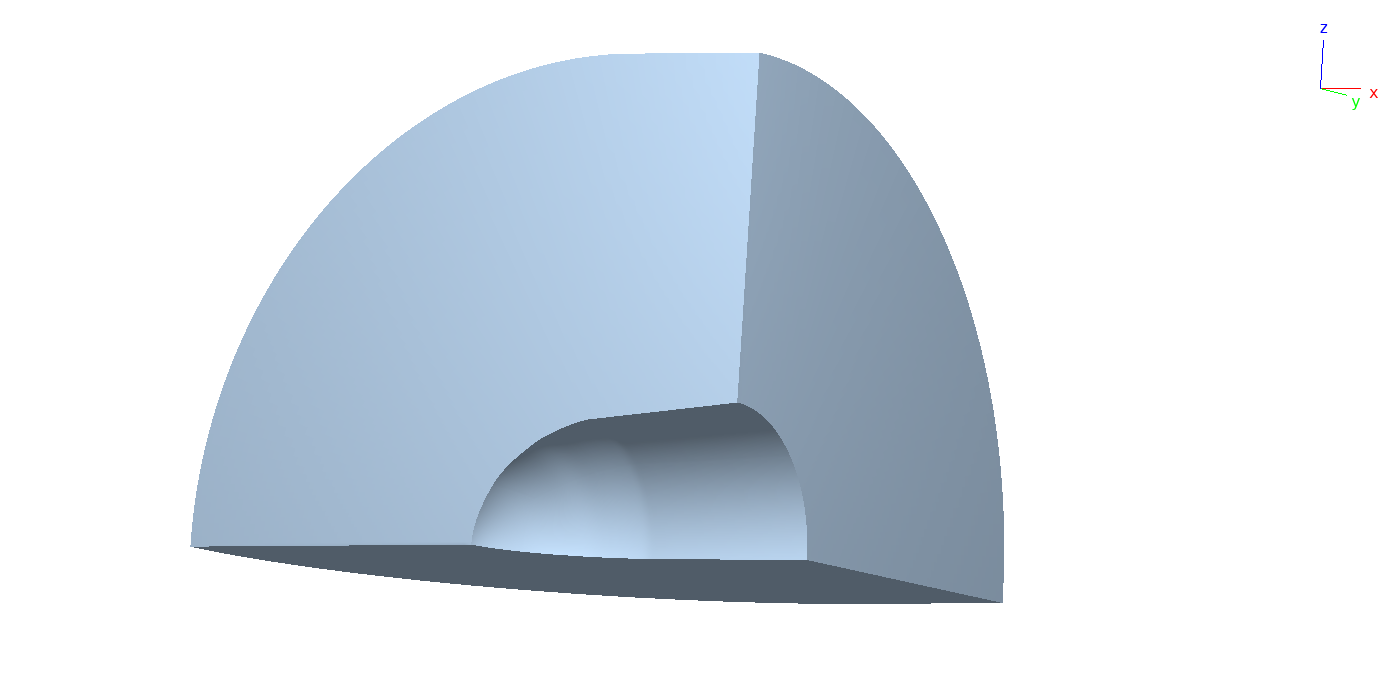

Simulation geometry
Three-dimensional capsule geometry used to resolve the shock layer around the vehicle.
Conclusion
Pourquoi les résultats sont comparables
La position du choc et la forme de la température après le choc sont comparables entre les configurations NSMB et les calculs de référence. La dispersion restante provient surtout du modèle : la chimie et la relaxation vibrationnelle déplacent le maximum et la température aval, tandis que le résultat 3D suit le mieux la référence.
