Casi di validazione NSMB

ELECTRE

Validazione del caso di volo ELECTRE per modelli termochimici a più temperature durante un rientro ipersonico.

Grafico del rapporto originale

Confronto del flusso termico di parete

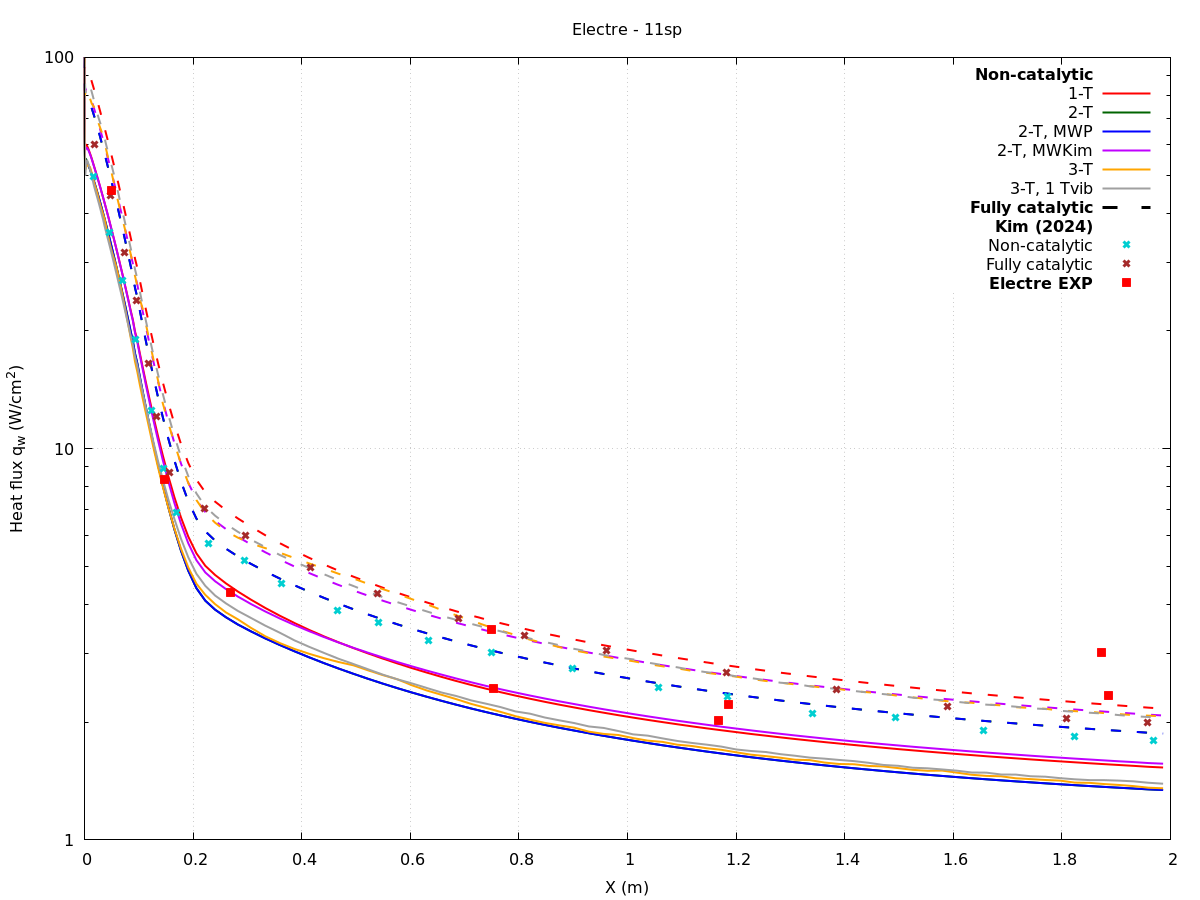

Curve originali del flusso termico ELECTRE confrontate con l’esperimento e i punti di riferimento.

Original ELECTRE report plot of wall heat flux against capsule position for multiple models and experiment points

Grafico originale del rapporto ELECTRE, figura 7.

Figure fisiche

Immagini di flusso, geometria ed esperimento tratte dal rapporto.

PDF sorgente
ELECTRE capsule geometry used for the NSMB simulation

Simulation geometry

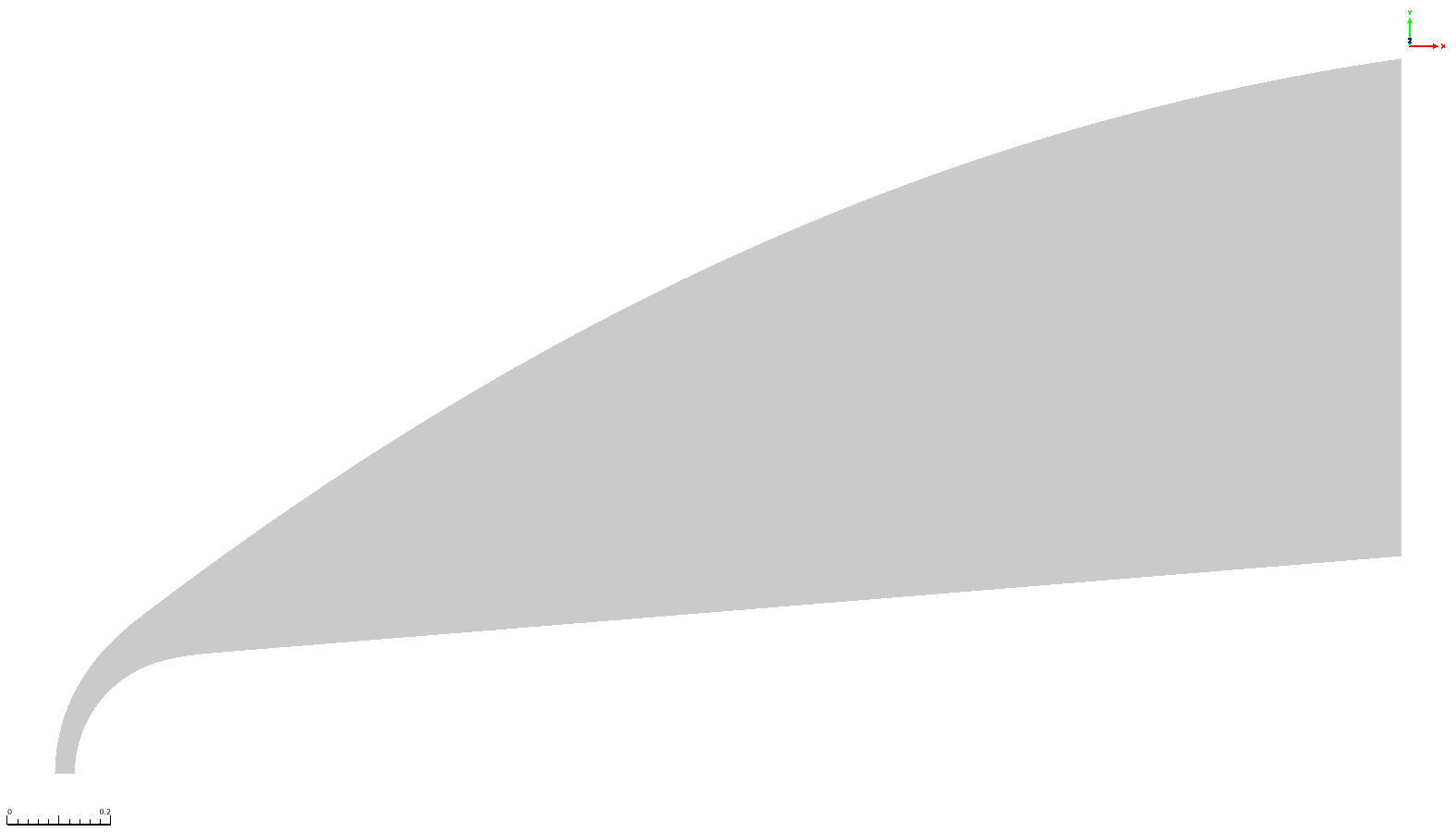

Axisymmetric ELECTRE capsule profile used to define the re-entry flow domain.

ELECTRE temperature contour along the capsule skin

Temperature field

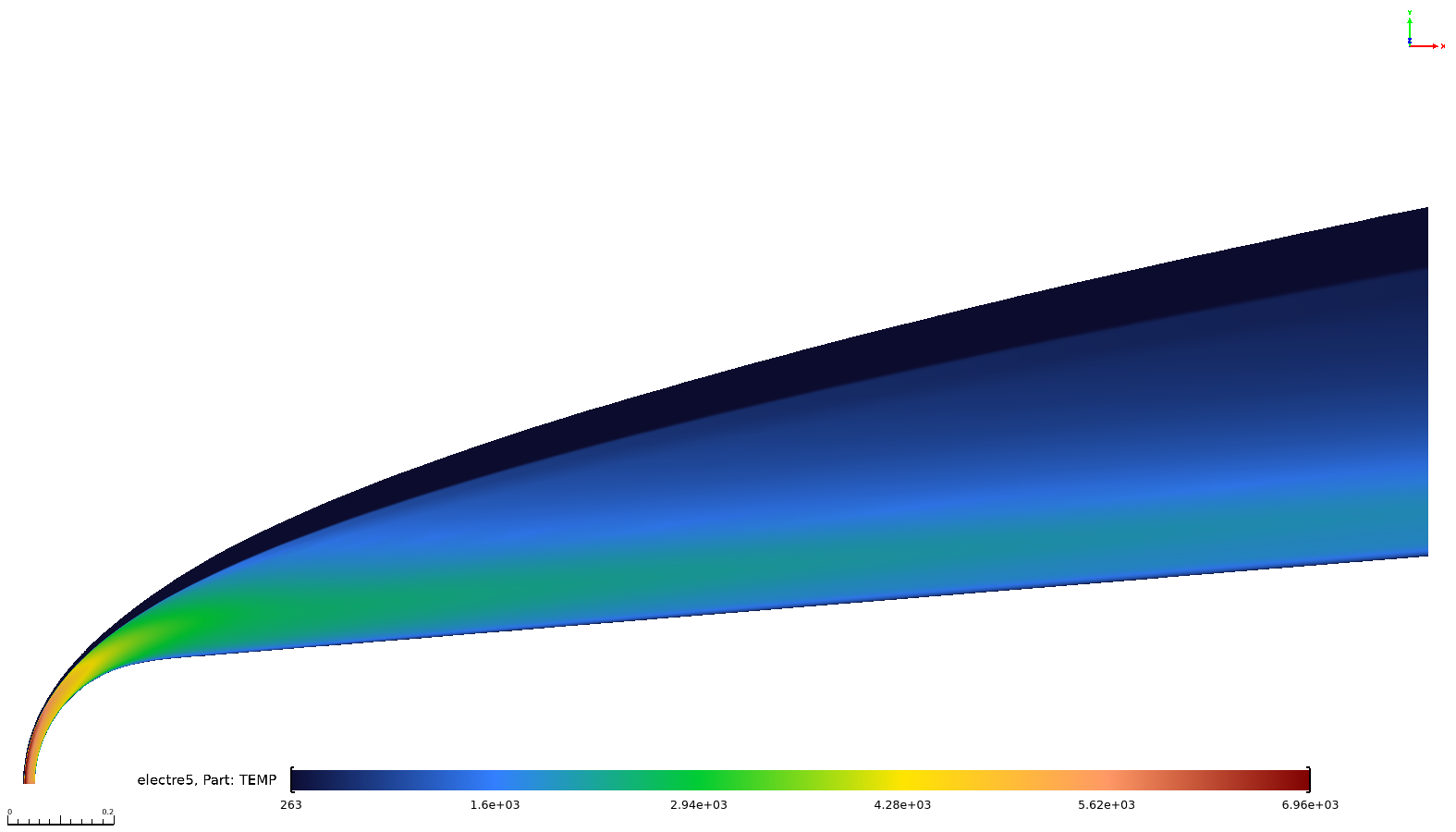

Computed temperature contour through the shock layer and along the capsule surface.

Conclusione

Perché i risultati sono comparabili

Tutti i modelli catturano il rapido calo del flusso termico dal punto di ristagno. I trattamenti catalitici e multi-temperatura avvicinano il valore all’esperimento.
